人工湖專(zhuān)用復(fù)合土工膜 ?蓄水工程專(zhuān)用土工膜 ?水利建設(shè)專(zhuān)用土工膜 ?蓄水池專(zhuān)用復(fù)合土工膜 ? 水電站專(zhuān)用復(fù)合土工膜 ?水庫(kù)專(zhuān)用復(fù)合土工膜 ?灌溉水渠專(zhuān)用土工膜 ???
? ? 在渠道防滲工程中的應(yīng)用：近年來(lái)，土工合成材料在土木工程，尤其是在運(yùn)河改造、人工湖、水利建設(shè)工程中的大量應(yīng)用及其成效，引起了廣大工程技術(shù)人員的高度重視。對(duì)于土工合成材料的應(yīng)用技術(shù)，國(guó)家從防滲、反濾、排水、加筋、防護(hù)等方面，提出了規(guī)范性技術(shù)要求，大大加快了新材料的推廣應(yīng)用步伐。該材料在灌區(qū)渠道防滲工程中得到廣泛應(yīng)用，結(jié)合施工實(shí)踐，淺談復(fù)合土工膜的應(yīng)用技術(shù)。?
? 江/河/湖/塘、水庫(kù)、堤壩、渠道工程的水平防滲、垂直防滲、邊坡防滲；港口、碼頭、圍堰、圍海造田的防滲?
? ? 1、復(fù)合土工膜性能
? 復(fù)合土工膜（復(fù)合防滲膜）分為一布一膜和兩布一膜，寬幅4-6m，重量為200—1500g/平方米，抗拉、抗撕裂、頂破等物理力學(xué)性能指標(biāo)高，產(chǎn)品具有強(qiáng)度高，延伸性能較好，變形模量大，耐酸堿、抗腐蝕，耐老化，防滲性能好等特點(diǎn)。能滿(mǎn)足水利、市政、建筑、交通，地鐵、隧道、工程建設(shè)中的防滲，隔離，補(bǔ)強(qiáng)，防裂加固等土木工程需要。由于其選用高分子材料且生產(chǎn)工藝中添加了防老化劑，故可在非常規(guī)溫度環(huán)境中使用。常用于堤壩、排水溝渠的防滲處理，以及廢料場(chǎng)的防污處理。
? 2.復(fù)合土工膜施工
? 復(fù)合土工膜是在薄膜的一側(cè)或兩側(cè)貼上土工布，形成復(fù)合土工膜。其形式有一布一膜、二布一膜、兩膜一布等。
? 土工布作為土工膜的保護(hù)層，使保護(hù)防滲層不受損壞。為減少紫外線(xiàn)照射，增加抗老化性能，最好采用埋入法鋪設(shè)。

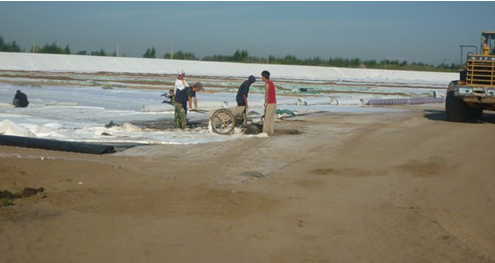

? 施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設(shè)土工膜。土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，最后在所鋪的土工膜上用細(xì)砂或粘土鋪一層10cm左右過(guò)度層。砌上20-30cm塊石（或砼預(yù)制塊）作防沖保護(hù)層。施工時(shí)，應(yīng)盡力避免石塊直接砸在土工膜上，最好是邊鋪膜邊進(jìn)行保護(hù)層的施工。復(fù)合土工膜與周邊結(jié)構(gòu)物連接應(yīng)采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青（厚2mm）粘接，以防該處發(fā)生滲漏。
? 復(fù)合土工膜的接縫處理是一個(gè)關(guān)鍵工序，直接影響防滲效果。一般接縫方式有：①搭接：搭接寬度宜大于15cm；②熱焊：宜于稍厚的土工膜基材，焊縫搭接寬度不小于5CM.(不推薦膠接,長(zhǎng)時(shí)間水浸泡易開(kāi)膠,防滲效果差.)?
? 根據(jù)多年實(shí)踐證明，土工膜厚度不小于0.25mm，太薄可能產(chǎn)生氣孔，且易在施工中受損而降低防滲效果。土工膜施工中，特別要注意做到鋪設(shè)不宜過(guò)緊，不得打皺，拼接要牢固。要嚴(yán)格按技術(shù)規(guī)范施工，把好準(zhǔn)備、鋪設(shè)、拼接、檢驗(yàn)和回填等五道質(zhì)量關(guān)。由于復(fù)合土工膜良好的防滲效果，目前，寶雞峽灌區(qū)節(jié)水改造與續(xù)建配套項(xiàng)目建設(shè)中，大量采用該材料，受到了設(shè)計(jì)、建設(shè)單位的廣泛好評(píng)。
